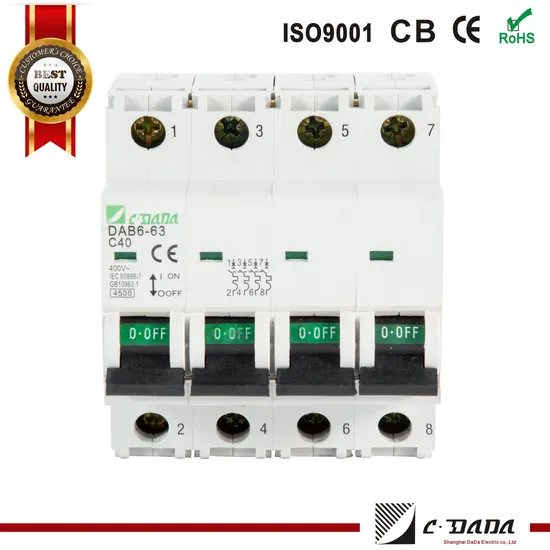

![Disjoncteur miniature MCB Typeb, Type C et Type D 50/60 Hz.](/uploads/s/d7a2548a678e462cb52b37a9c87ec6fb.webp)
Disjoncteur miniature MCB Typeb, Type C et Type D 50/60 Hz.
Description du produit Paramètre technique Nombre de pôles : unipolaire, 1P+N, bipolaire, tripôle, 3P+N, quadripôle Tens
Informations de base.
Numéro de modèle. | XYDB7-63 |
Nombre de pôles | 1p-16p |
Taper | Disjoncteur |
Fonction | Disjoncteur conventionnel, protection contre les pannes de disjoncteur, protection contre les surintensités, OVP (protection contre les surtensions) |
Attestation | ISO9001-2000, CE, CB, CCC |
Capacité nominale de coupure de court-circuit | 10 ka |
Nombre de pôles | Unipolaire, 1p+N, Bipolaire, Tripôle, 3p+N, Quadrupol |
Tension nominale | 230/400 V |
Forfait Transport | Voie maritime |
spécification | 1A-63A |
Origine | ChineZhejiang |
Code SH | 8536200000 |
Capacité de production | 1000000PCS/Mois |
Description du produit
Description du produitParamètre technique
Nombre de pôles : unipolaire, 1P+N, bipolaire, tripôle, 3P+N, quadripôle
Tension nominale : 230/400 V
Fréquence nominale : 50/60 Hz
Pouvoir nominal de coupure en court-circuit : 10 kA
Durée de vie électrique : quand Un, In et COS=0,90, 63A et moins : 8000 cycles ; 80A-100A : 1 500 cycles (chaque cycle comprend un fonctionnement en marche et un fonctionnement en arrêt)
Durée de vie mécanique : 63 A et moins : 20 000 cycles ; 80A à 100A : 10 000 cycles
Tension : tension de fréquence industrielle 2000 V (1 min), tension d'impulsion 6000 V (1,2/50 μS).
Résistance aux chocs : résiste à un impact de 10 ms, 20 g au moins 18 fois ; Résiste à des chocs de 5 ms, 40 g au moins 18 fois ; Performance anti-vibration : résiste à 10 ~ 55 Hz 3 g, vibration pendant au moins 30 minutes. Température de stockage : -55 ºC ~ +55 ºC selon IEC88 Partie II, Section 1 (durée 96 heures)
Température de fonctionnement : -5ºC~+40ºC
Classe de protection : IP40 (après installation)
Capacité de câblage : 63 A et moins : fil flexible 25 mm³ et moins, fil dur 35 mm³ et moins ; 80A ~ 100A : fil souple 35 mm³ et moins, fil dur 50 mm³ et moins.
Application CC : 1 A ~ 63 A : pouvoir nominal de coupure en court-circuit : 6 kA ; Tension maximale : unipolaire 60 V, série bipolaire 110 V ; 80 A ~ 125 A : capacité nominale de coupure en court-circuit : 10 kA ; Tension maximale : 125 V en série bipolaire ; Série quadripolaire 250V ; Le courant de déclenchement instantané est environ 40 % plus élevé que lorsqu'il est utilisé pour AC 50/60 Hz.
